Camera Iperspettrale CHNSpec FS-60C
Camera Iperspettrale CHNSpec FS-60C
- Range spettrale: 400 – 1000 (nm)
- Banda spettrale: 1200
- Sensore: CMOS
- Modalità di illuminazione: illuminazione passiva
- FWHM spettrale: 2.5nm
Video
Descrizione
- Facile da usare, non necessita di un operatore professionista di droni, può essere utilizzato con una sola operazione.
- La stazione di terra può osservare in tempo reale il sito di campionamento dell’aeromobile e impostare le funzioni di anteprima e correzione dei dati del percorso raccolti punto per punto tramite la stazione di terra: correzione radiometrica, correzione della riflettività e correzione dell’area supportano l’elaborazione in batch.
- Funzione di calcolo dell’indice di vegetazione comune in tempo reale.
- Supporta la funzione di input del modello di analisi personalizzato in tempo reale.
- ENVI è perfettamente compatibile con molteplici formati di dati.
CARATTERISTICHE PRINCIPALI

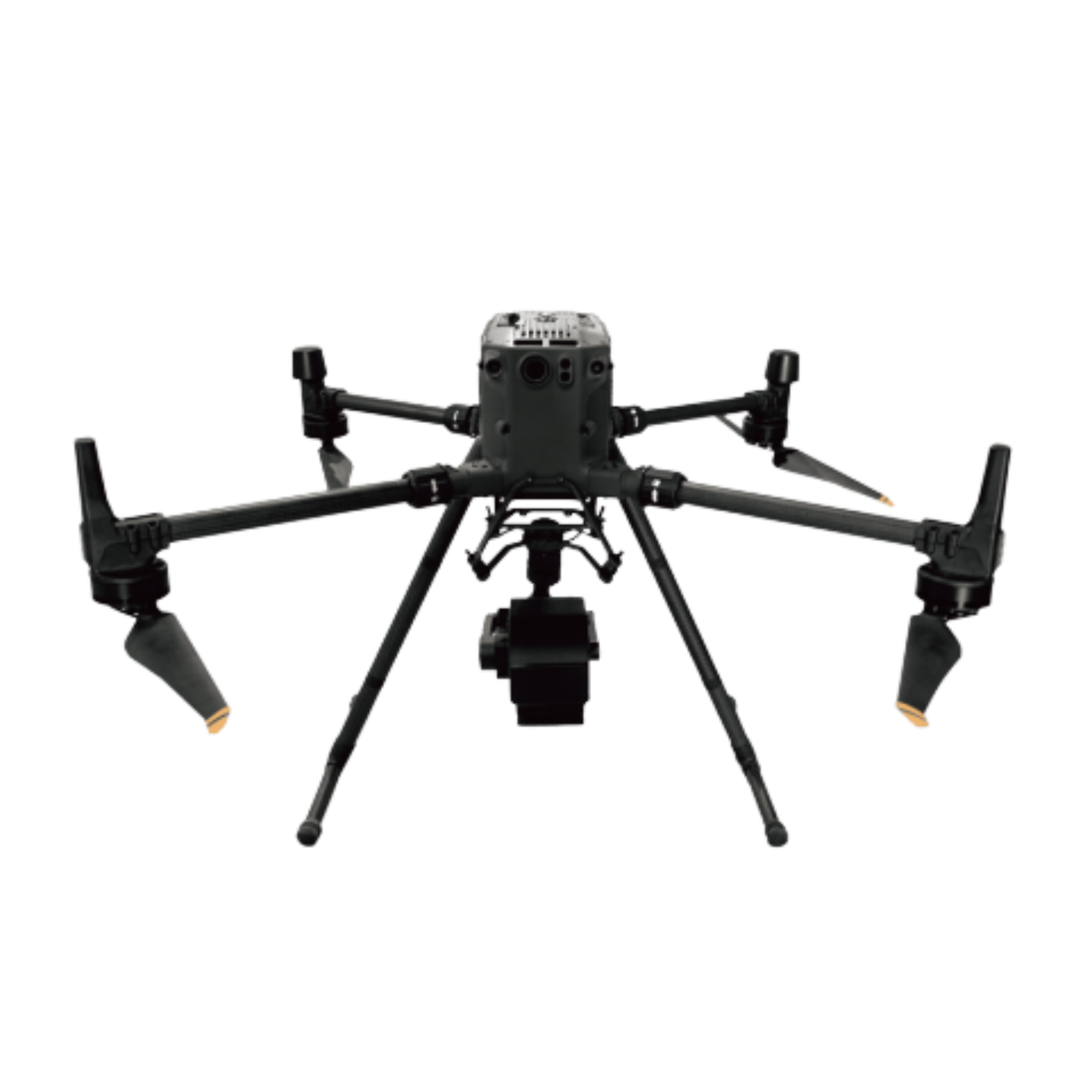

- Il drone DJI M350RTK viene utilizzato come piattaforma di supporto per il volo.
- Dispositivo di imaging a scansione spettrale ad altissima velocità con elevato rapporto segnale/rumore che garantisce un’acquisizione di immagini spettrali ad alta stabilità.
- L’algoritmo di elaborazione delle immagini auto-sviluppato con elevata efficienza e basso consumo energetico può prolungare notevolmente il tempo di volo e ridurre il consumo energetico del sistema.
- Attraverso la misurazione in tempo reale delle informazioni delle immagini spettrali di piante, corpi idrici, suolo e altri oggetti sul terreno, applicazione e agricoltura di precisione, valutazione della crescita e della resa delle colture, monitoraggio dei parassiti forestali e della prevenzione degli incendi, monitoraggio dell’ambiente costiero e marino, monitoraggio ambientale di laghi e bacini idrografici e altre applicazioni.
- Design del sistema compatto, risoluzione spettrale dell’host dello spettrometro di imaging fino a 2,5 nm.
- L’intera macchina è composta da: testa ad alta stabilità, imager iperspettrale, unità di acquisizione, elaborazione e archiviazione dati integrata, sistema di trasmissione delle immagini wireless, sistema di navigazione GPS-RTK, postazione di ricezione a terra, sistema di controllo a terra, scheda di calibrazione della riflettività.
PARAMETRI
| Parametro | FS-9100 | FS-9200 | FS-9300 |
|---|---|---|---|
| Sensore | CMOS lineare | CMOS + InGaAs | CMOS + InGaAs |
| Intervallo spettrale | 300–1100 nm | 300–1700 nm | 300–2500 nm |
| Risoluzione spettrale | Fino a 1.7 nm | 1.7 nm (300–950 nm) 6.5 nm (950–1700 nm) | 1.7 nm (300–1000 nm) 15 nm (1000–2500 nm) |
| Ripetibilità lunghezza d’onda | ±0.1 nm (VIS) | ±0.1 nm (VIS), ±0.5 nm (SWIR) | ±0.5 nm (VIS), ±1.1 nm (SWIR) |
| Intervallo campionamento spettrale | 0.45 nm | 0.4 nm (VIS), 5.0 nm (SWIR) | 0.4 nm (VIS), 5.0 nm (SWIR) |
| SNR (rapporto segnale-rumore) | Fino a 100:1 | 380:1 (300–950 nm) 1200:1 (950–1700 nm) | 380:1 (300–1000 nm) 1200:1 (1000–2500 nm) |
| Input ottico | Fibra ottica 1,5 m | Fibra ottica 1,5 m | Fibra ottica 1,5 m |
| Angolo di campo (FOV) | 25° standard 1°/8°/15° opzionali | Come FS-9100 | Come FS-9100 |
| Laser di puntamento | 650 nm – 5 mW | 650 nm – 5 mW | 650 nm – 5 mW |
| Camera integrata | 12 MP | – | – |
| Display | 5,5″ 720×1280 (IPS) | 7″ 1280×800 (HD IPS) | 7″ 1280×800 (HD IPS) |
| GPS integrato | Sì | Sì | Sì |
| Giroscopio | JY60 (±180°) | – | – |
| Batteria | 4500 mAh (≈4 ore) | 9000 mAh (≈6 ore) | 9000 mAh (≈6 ore) |
| Ricarica | 12V / 5A | 12V / 6A | 12V / 6A |
| Temperatura operativa | -20°C ~ +65°C | -10°C ~ +50°C | -10°C ~ +50°C |
| Grado di protezione | IP65 | IP54 | IP54 |
| Dimensioni | 272×210×106 mm | 359.8×336×117.8 mm | 359.8×336×117.8 mm |
| Peso | 2.3 kg | 4.8 kg | 4.8 kg |
Applicazioni consigliate
Agricoltura
Archeologia e Beni Culturali
Geologia
