Laser Scanner Riegl VZ-400i



RIEGL rappresenta la Ferrari degli scanner, con il modello Vz400i, scegli la qualità ed affidabilità ad un costo accessibile

  • Portata: 800 m
  • Precisione: 3 mm
  • Superamento vegetazione: fino a 15 echi sullo stesso raggio
  • Registrazione e Georeferenzazione automatica a bordo dello scanner senza ausilio di dispositivi esterni
  • Lo scanner più veloce sul mercato (scansioni + foto + registrazione)

Video

Descrizione

Conosciamo RIEGL come azienda leader nel settore perché sempre capace di investire in innovazione tecnologica, mantenendosi sempre un passo in avanti rispetto alla concorrenza. Infatti il nuovo scanner RIEGL VZ-400i si differenzia per l’utilizzo di una tecnica denominata Full wave form, che consente la digitalizzazione del segnale laser e la conseguente misura fino a 15 target di ritorno sullo stesso raggio laser, che si traduce, nel migliore scanner per superare vegetazione ed ostacoli come le recinzioni. La connettività con il mondo esterno è di ultima generazione e permette di accedere velocemente alle scansioni registrate e georeferenziate in tempo reale a bordo dello scanner che mentre scansiona, può anche scattare le foto ad alta risoluzione, in modo da velocizzare il tempo di stazionamento e di conseguenza diventare lo scanner ad oggi, più veloce sul mercato. Tutto questo, senza trascurare le applicazioni Architettoniche, dove RIEGL garantisce precisioni millimetriche, mantenendo comunque una distanza di misura eccezionalmente elevata.

Caratteristiche

PRECISIONE

Nonostante la distanza di misura fino ad 800mt, il Vz400i, garantisce una precisione di 3 mm ed un dato particolarmente accurato in presenza di ostacoli, angoli, finestre e bordi; dove, grazie alla tecnica Digital Full Wave Form, vengono definite molto bene le geometrie. Con il Gps integrato poi, si riducono gli eventuali errori, grazie ad un processo del tutto automatico di registrazione e georeferenziazione delle scansioni.



TEMPERATURA

RIEGL è conosciuta in tutto il mondo per la robustezza e resistenza alle condizioni ambientali, arrivando ad operare dai -40 ai +40°C e con un grado IP di 64 ed umidità dell’ 80% a 31°C

REGISTRAZIONE IN LOCO

Rispetto agli altri scanner il Vz 400i, non necessità di tablet o Pc esterni, ma calcola a bordo del Pc interno allo scanner, tutte le procedure di registrazione, georeferenziazione, filtraggio del dato, fino a ridurre a pochi mm le differenze tra le varie scansioni. Il tutto comodamente visualizzato in forma semplice sul grande schermo dello strumento, mentre lo spostiamo o ricollochiamo su treppiede.



RIFLETTANZA CALIBRATA

Permette di classificare meglio il dato scanner ed evidenziare anomalie dei materiali anche se ripresi a distanze diverse.

FOTOCAMERA E HDR

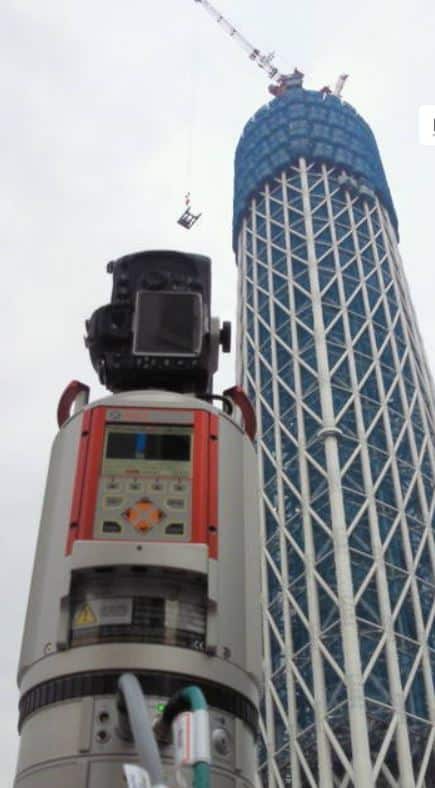

Anche qui RIEGL si differenzia dagli altri produttori di scanner, infatti il Vz 400i, è stato progettato per utilizzare al meglio una fotocamera esterna, ma solidale e calibrata, come se fosse interna allo scanner. I vantaggi sono indubbi, pensando alla possibilità di sostituirla con una fotocamera a più alta risoluzione, se non cambiare semplicemente l’ottica, in base alle esigenze del rilievo. Ovviamente nessuna Fotocamera interna potrà avere la stessa qualità HDR della Camera usata con RIEGL, utilizzando l’ultimissima generazione Fotografica. Inoltre le foto, nell’ultima versione del Vz400i, vengono scattate nello stesso momento in cui lo scanner si muove per fare le scansioni, riducendo notevolmente i tempi di lavoro in esterno.

MISURA DELL’IMPULSO DI RITORNO

Grazie alla digitalizzazione degli impulsi di ritorno, il Vz400i, consente di misurare fino a 15 target incontrati dallo stesso raggio laser e conseguentemente ottenere la massima penetrazione, per poi filtrare, classificare e misurare quindi, gli oggetti che interessano veramente. Inoltre l’analisi sulla forma del segnale di ritorno, permette di definire geometrie come spigoli, finestre, profili di facciate e tutte quelle condizioni di punti molto ravvicinati tra loro, in cui si potrà distinguere in automatico, il rumore dalla corretta geometria.

FLESSIBILITA’

Il Vz 400i potrà essere sincronizzato con dispositivi esterni e di conseguenza potrà essere utilizzato anche come scanner in movimento ed interfacciato ad IMU e GPS esterni .
Il progetto VZ400i nasce con un processore aggiuntivo all’interno dello stesso scanner e quindi, predisposto a far girare applicativi di RIEGL ( MSA registrazione automatica delle scansioni ) oppure sviluppate dal cliente.
I formati di salvataggio sono già compatibili con i sistemi di stoccaggio in Cloud, come Microsoft Azure, Amazon S3 ed FTP server tramite connettività 4GLTE.

Software: RISCAN PRO

RISCAN PRO è il software proprietario per i sistemi Laser Scanner Terrestri RIEGL. Tutti i dati acquisiti durante la campagna di rilievo (scansioni, dettagli di scansione, immagini digitali metriche, dati GPS, coordinate dei punti di controllo, etc) sono organizzati e salvati nelle strutture a progetto che permettono facili esportazioni verso numerose piattaforme software di modellazione o di processamento di dati 3D.
RISCAN PRO è progettato per ottimizzare la procedura di acquisizione in campagna e garantisce tutti gli strumenti utili per la visualizzazione ed il controllo della completezza del rilievo 3D già in campo.
Sempre a bordo dello scanner potrà essere installato, il software MSA, che fornisce la possibilità di registrare e minimizzare gli errori di registrazione. Il Modulo software MSA, appositamente progettato da RIEGL, si avvale di uno speciale algoritmo Cloud to Cloud, basato sul riconoscimento di piani, che velocizza enormemente l’ormai consolidato calcolo RIEGL, per la registrazione delle scansioni.

Ricordiamo inoltre solo alcune delle numerose funzionalità del Software Riscan Pro in fase di post elaborazione in ufficio, come la generazione di mesh 3D, texturizzazioni ad alta definizione (grazie alla fotocamera ed obiettivo esterni allo scanner), volumi e superfici, estrazioni di orto immagini metriche e possibilità di vettorializzazioni 2D e 3D:

  • Acquisizione, Visualizzazione, Registrazione automatica ed Elaborazione dati
  • Georeferenziazione globale con gestione dei sistemi di riferimento
  • Supporto funzioni di fotogrammetria
  • Visualizzazione 2D e 3D
  • Strumenti geodetici
  • Filtraggio automatico
  • Registrazione automatica
  • Importa/esporta in diversi formati
  • RiPANO per disegnatori Cad e la pubblicazione del dato
  • Crea animazioni, mesh ad alta risoluzione ed Ortofoto
  • Calcolo volumi e comparazione superfici
  • Architettura a 64 bit
  • GeoSys Manager 2.0 per accesso diretto ai sistemi di riferimento dell’utente
  • Software complementare con gli atri sensori RIEGL, Mobile ed UAV

One Touch button

  • Con un solo click sarà possibile automatizzare vari processi tra cui:
  • Conversione e filtraggio scansioni
  • Registrazione e compensazione
  • Colorazione, viste 3D ed Ortofoto
  • Esportazione in vari formati e filmati

Applicazioni consigliate

Architettura



Archeologia e Beni Culturali



Forense e Assicurativo



Geologia



Infrastrutture & BIM
