RIEGL VMX-2HA



RIEGL VMX-2HA, alta velocità e grandi prestazioni

  • Velocità: fino a 500 linee di scansione/s
  • Portata: fino a 420 m
  • Campo di vista 360°
  • Accuratezza:  5 mm
  • Precisione: 3 mm
  • Numero di echi per ogni impulso: illimitato
  • Sistemi di acquisizione fotografica integrati: sistema panoramico Ladybug 5+ da 30 Mpx, sistema di camere RIEGL VMX-2CS (comprensivo di camere pavimentali per la mappatura del manto stradale), Digital single Lens Reflex camera come ad esempio Nikon D 850 o Sony Alpha

Video

Descrizione

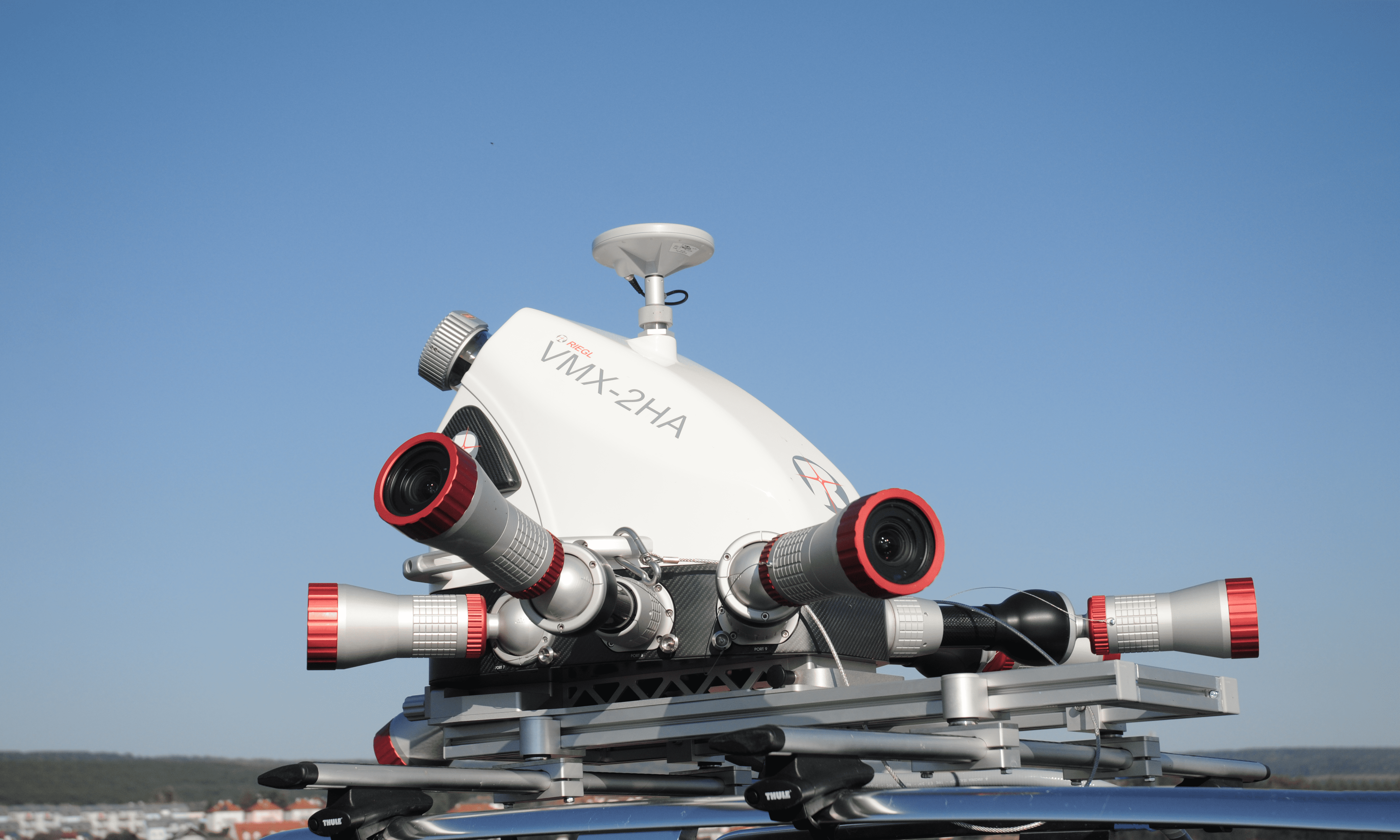

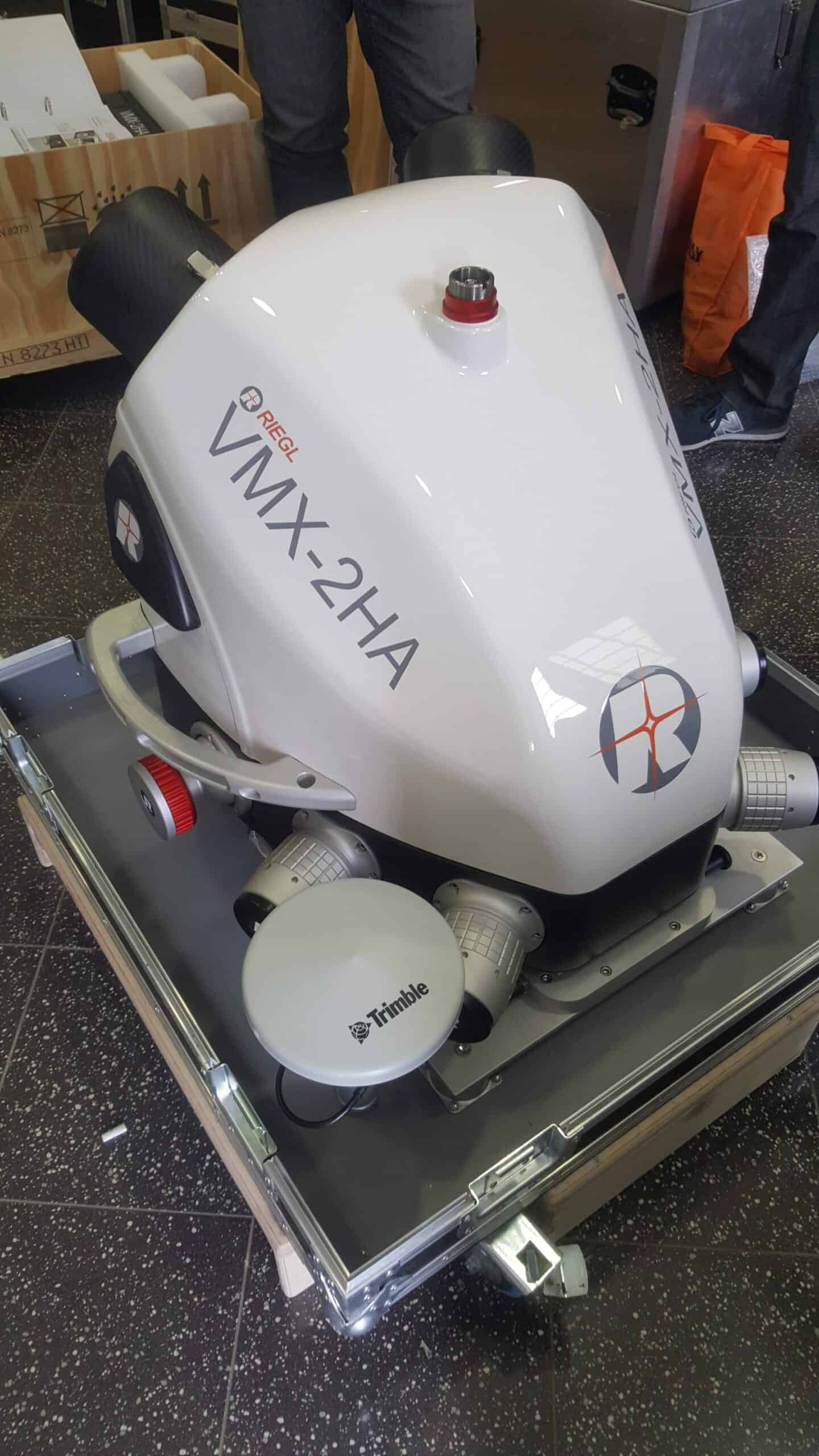

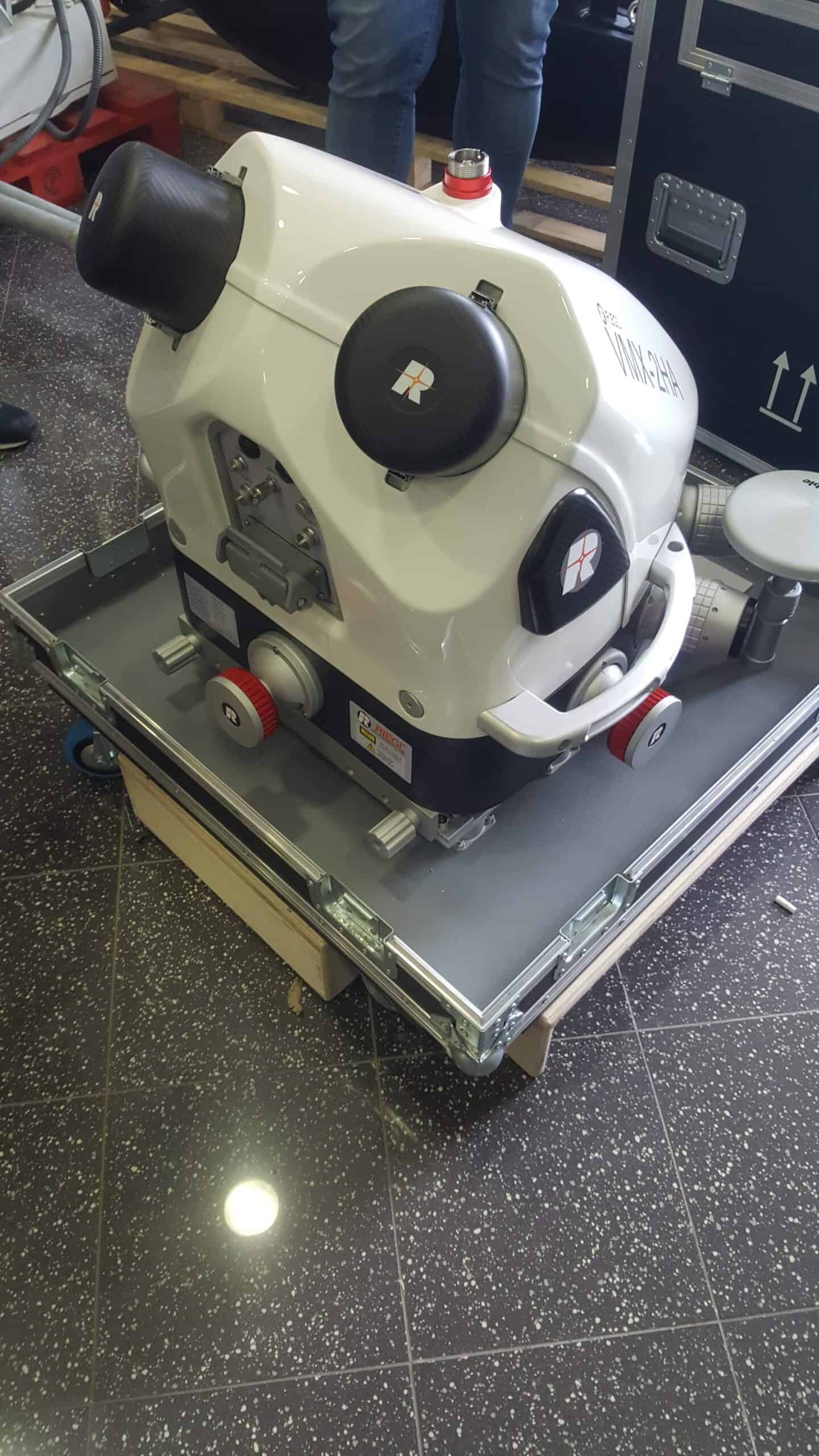

Il sistema di scansione VMX-2HA di Riegl combina l’accuratezza e al velocità dei due profilometri Riegl VUX-1HA con le prestazioni elevate dei sistemi di posizionamento rilasciati da Applanix, il tutto assemblato all’interno di un case areodinamico e facile da installare sviluppato da Riegl.
La possibilità di integrare fino a 9 differenti camere permette di completare le acquisizioni dei due sensori laser con immagini georeferenziate ad alta risoluzione.
Il processo di acquisizione sfocia senza ulteriori passaggi in quello di elaborazione condotto nella software suite Riegl.
I tools di post elaborazione permettono di annullare automaticamente i tradizionali offset nelle aree di sovrapposizione dei dati, oppure mediante l’utilizzo anche di punti di controllo.
L’accuratezza dei sensori, l’affidabilità dell’integrazione Riegl (sistema camere e ins-gnss) e la potenza della software suite rendono VMX-2HA un prodotto privo di concorrenza nel panorama automotive.

Caratteristiche

VELOCITA’

RIEGL VMX-2HA emette fino a 2 mln di impulsi e 500 linee al secondo. Per questo motivo risulta particolarmente adatto per l’impiego ad alte velocità. Alla velocità di 120 Km/h alla distanza di 10 m dello strumento si otterrà una densità di punti pari a 954 pts/mq (1432 pts/mq a 80 Km/h).
Inoltre i due profilometri Riegl, sapientemente orientati all’interno della testa di misura, consentono di ridurre al massimo le zone di occlusione, favorendo così la completezza del rilievo laser scanner.



ACCURATEZZA E PRECISIONE

RIEGL VMX-2HA consente di ottenere grandi prestazioni per accuratezza e ripetibilità dei dati laser grazie alla completa sincronizzazione di entrambi gli scanner e alla calibrazione garantita direttamente da Riegl. VMX-2HA può essere equipaggiato con diversi sistemi di navigazione che garantiscono accuratezze di posizione tra 20 e 50 mm e di 0,005° per rollio e beccheggio e 0,015 per imbardata.

TECNOLOGIA MULTIECHO

La tecnologia multiecho, tipica dei sistemi aviotrasportati, è presente anche su VMX-2HA. Questa permette di ricevere più echi di ritorno a partire da un unico impulso inviato. Generalmente viene descritta come la tecnologia che consente di “OLTREPPASSARE LA VEGETAZIONE”. Seppure la definizione risulta impropria, tuttavia descrive precisamente il risultato finale; infatti questa tecnologia permette di raccogliere molti più punti utili sull’oggetto del rilievo in ambienti vegetati proprio sfruttando la capacità di propagazione dell’impulso laser abbinata a quella dei sensori di determinarne gli echi. In VMX-2HAIl numero di echi di ritorno è praticamente illimitato, gli echi vengono correttamente attribuiti all’impulso che li ha generati (MTI) e classificati in tempo reale (ON LINE WAVEFORM).



NUOVO SISTEMA DI CAMERE INTEGRATE

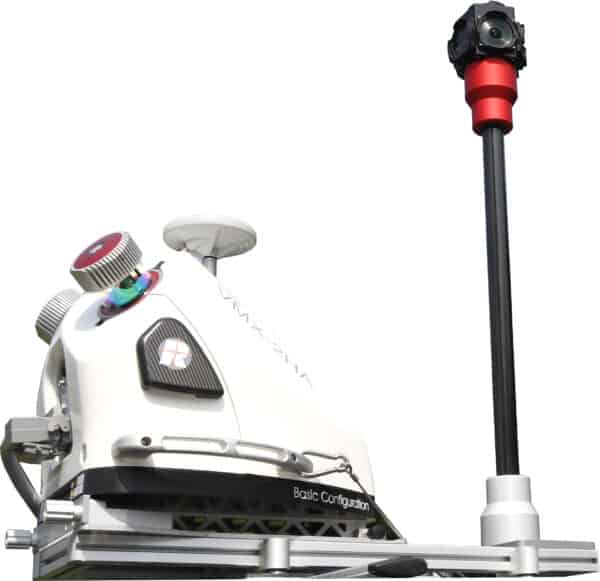

RIEGL VMX-2HA integra fino a 9 camere perfettamente sincronizzate e gestite direttamente dal software di bordo per l’acquisizione dei dati. Oltre al nuovo sistema di camere Riegl VMX-2CS composto da 7 camere ad alta risoluzione è possibile usufruire di ulteriori due porte per l’integrazione di ulteriori due fotocamere tra cui Flir Ladybug 5 e 5+ a 30 Mpx oppure camere reflex digitali come Nikon D 850 o Sony Alpha. È inoltre disponibile un accessorio che permette l’installazione di due camere pavimentale quasi nadirali per la documentazione del manto stradale. Le camere sono direttamente connesse alla consolle centrale (RIEGL CU) e vengono gestite dall’operatore direttamente attraverso il software di acquisizione dei dati.

FACILITA’ DI MONTAGGIO

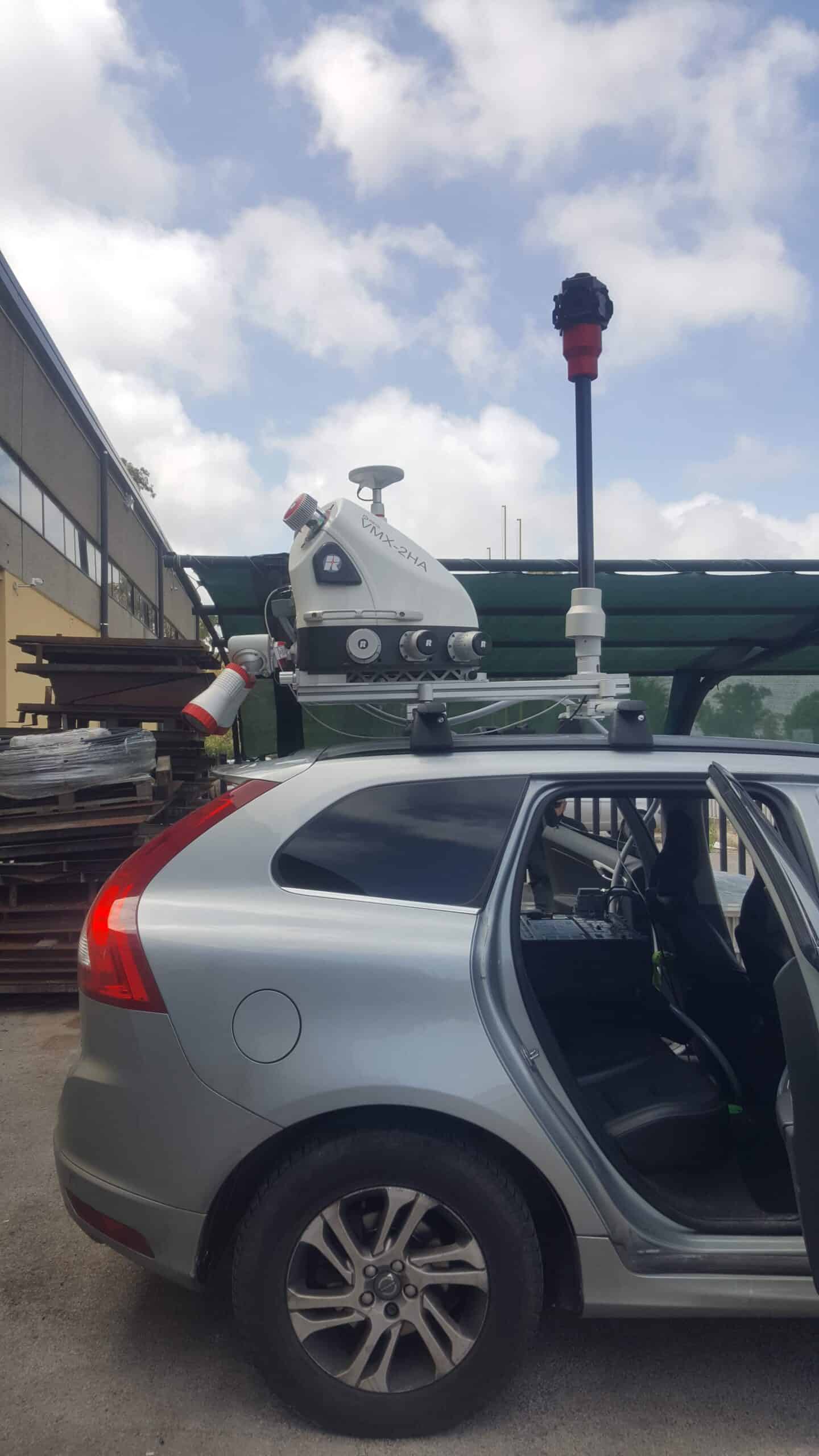

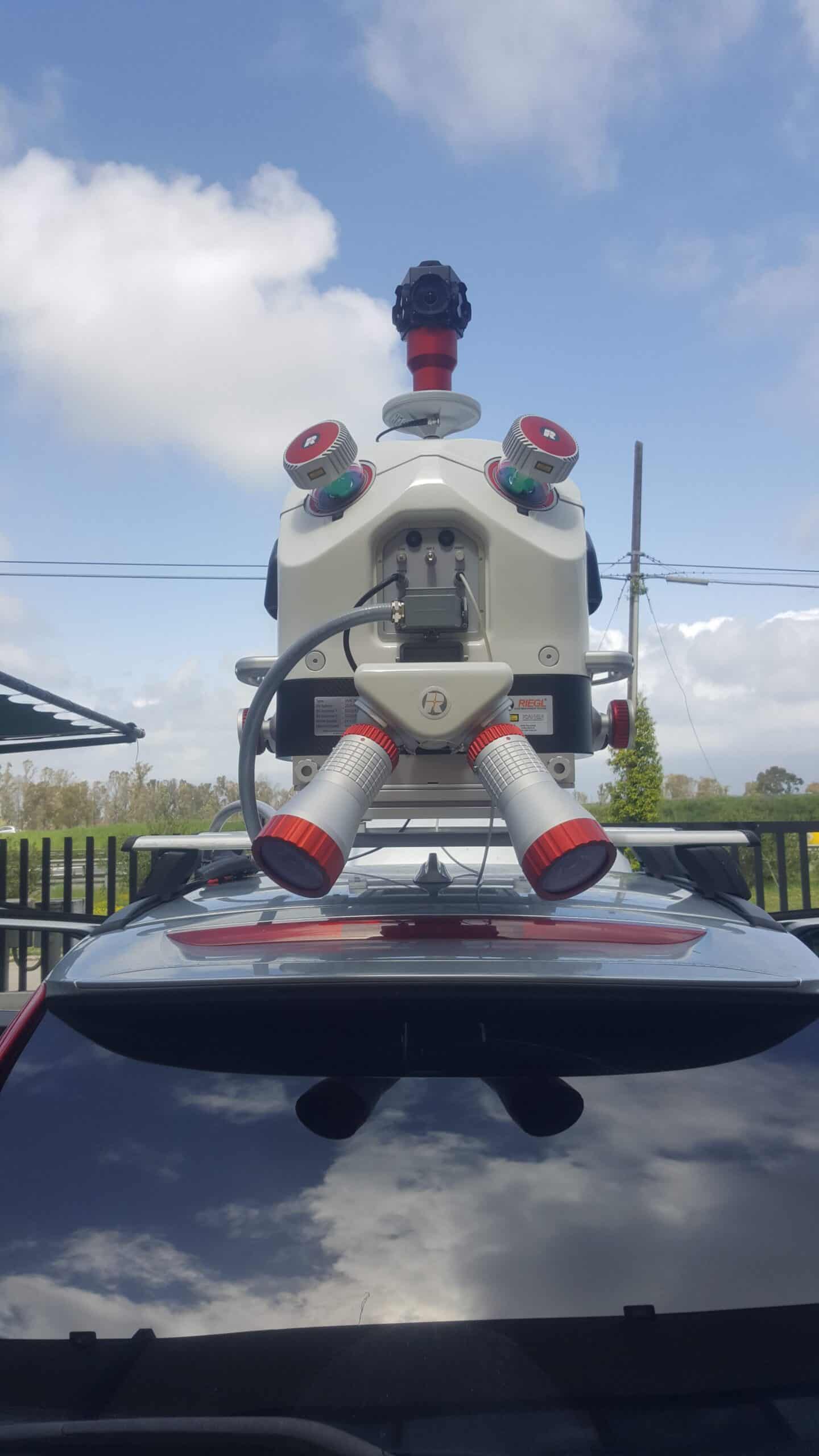

RIEGL VMX-2HA è un sistema compatto e di dimensioni ridotte studiato per essere facilmente installato su qualsiasi tipo di veicolo. La testa di misura è collegata all’unità di controllo attraverso un unico cavo che garantisce alimentazione e trasmissione dei dati.

Software: SUITE RIEGL

RIEGL VMX-2HA viene fornito completo della suite software Riegl. Questa garantisce una solida procedura di acquisizione e post-processing dei dati senza soluzione di continuità.
RiACQUIRE è il modulo di acquisizione dei dati. Il software consente di inizializzare tutti i dispositivi (INS-GNSS, LASER SCANNER e CAMERE), controllarne il corretto funzionamento, definirne i parametri e attivare l’acquisizione dei dati. Permette inoltre la creazione del progetto e offre una preview in 2D che consente di monitorare in tempo reale l’acquisizione dei dati. É possibile inoltre importare mappe e dati vettoriali.
Il progetto generato in acquisizione viene direttamente aperto in RiPROCESS che rappresenta il cuore della suite riegl di post processing. All’interno di RiPROCESS è possibile controllare i parametri di calibrazione del sistema, verificare la qualità delle traiettorie acquisite, filtrare i dati laser ed integrarli alla traiettoria. È inoltre possibile gestire le immagini acquisite e colorare la nuvola di punti con i dati RGB.
Sempre all’interno di RiPROCESS è possibile avviare il tool RiPRECISION che permette di correggere il normale disallineamento tra due diverse acquisizioni sovrapposte, attraverso riconoscimento automatico delle features o punti di controllo di coordinate note.
RiPROCESS mette a disposizione anche alcuni strumenti per la classificazione automatica e manuale della nuvola di punti e permette l’esportazione di punti e immagini verso le più comuni piattaforme di elaborazione avanzata dei dati (ORBIT GIS, TERRASOLID)

Applicazioni consigliate

Architettura



Infrastrutture & BIM



Geologia
